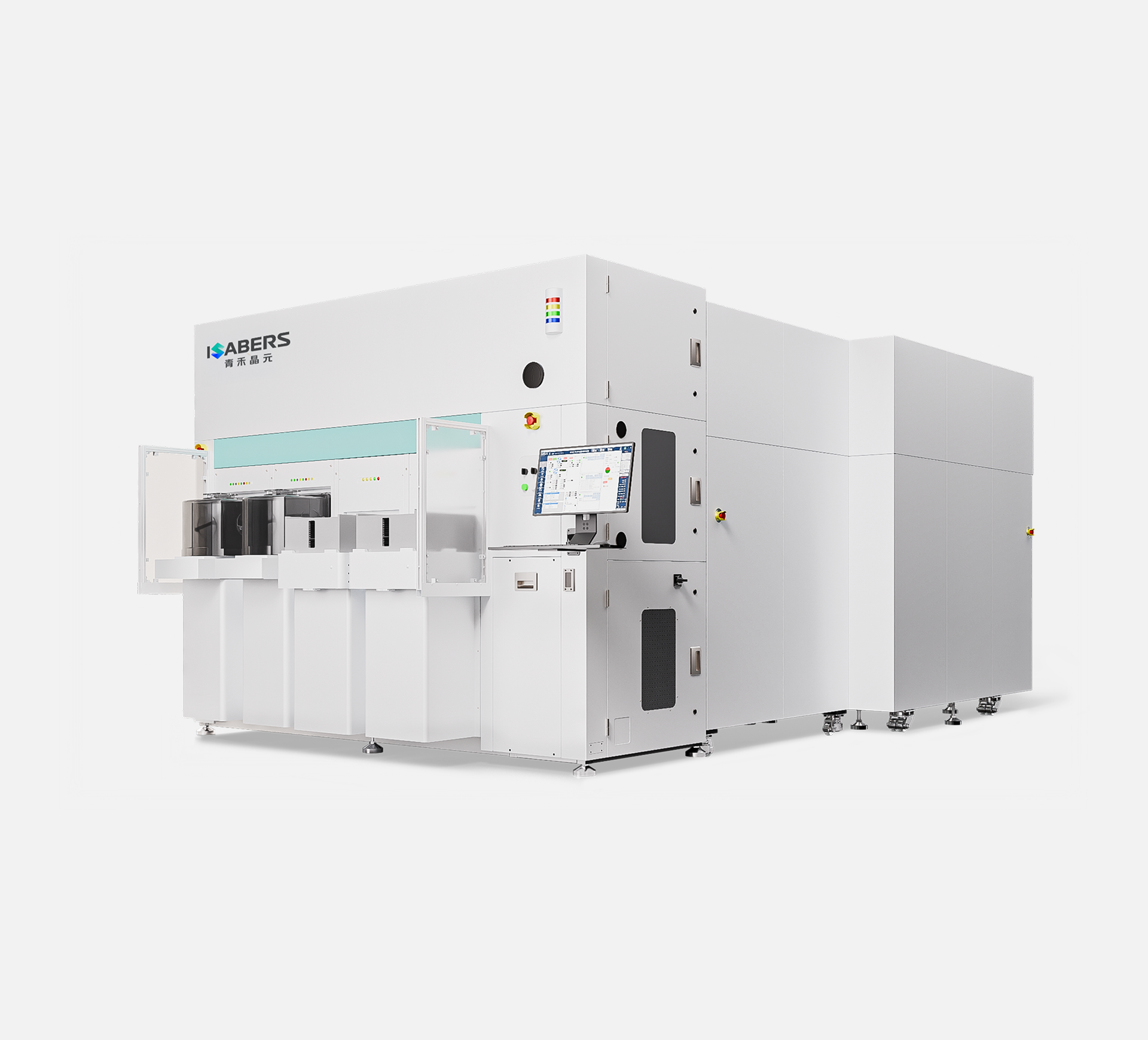

设备特点
-
- 强大的芯片尺寸兼容能力
- 通过优化芯片拾取技术，芯片厚度最薄至35μm，尺寸跨度1*1mm—32*32mm；
-
- 兼容不同对准方式
- 片间同轴：键合精度≤±500nm；红外穿透：键合精度≤±200nm；
-
- 可选从下往上键合
- 除从上往下之外，可选从下往上键合。从下往上键合过程中，晶圆键合面朝下，芯片无需翻转，大大降低颗粒污染风险；
-
- overlay实时测量与反馈控制
- 芯片键合后即时测量overlay，通过算法在后续芯片键合中自动进行补偿，保证稳定的键合精度；
规格参数
-
项目指标
-
TF工位2
-
FOUP工位2
-
键合压力范围最大30N
-
键合后精度≤±500nm@片间同轴对准
≤±200nm@红外穿透对准 -
芯片尺寸5*8mm—32*32mm
1*1mm—32*32mm -
晶圆尺寸8/12inch
-
UPH单键合头>800@200nm@3σ
单键合头>400@50nm@3σ -
工艺能力Cu/SiO₂混合键合、Cu/SiCN 混合键合
-
多模块一体化集成活化、清洗、解UV、芯片拾取、对准、键合、检测
